ขั้นตอนการคำนวณและออกแบบงานระบบปรับอากาศและระบายอากาศ (HVAC Design Process)

ระบบปรับอากาศและระบายอากาศ (Heating, Ventilation, and Air Conditioning - HVAC) คือหัวใจสำคัญในการสร้าง "สภาวะน่าสบาย" (Thermal Comfort) และคุณภาพอากาศที่ดีภายในอาคาร งานออกแบบที่ดีไม่ใช่เพียงแค่การเลือกเครื่องปรับอากาศให้เย็น แต่ต้องครอบคลุมถึงการประหยัดพลังงาน ความปลอดภัย และความง่ายในการบำรุงรักษา

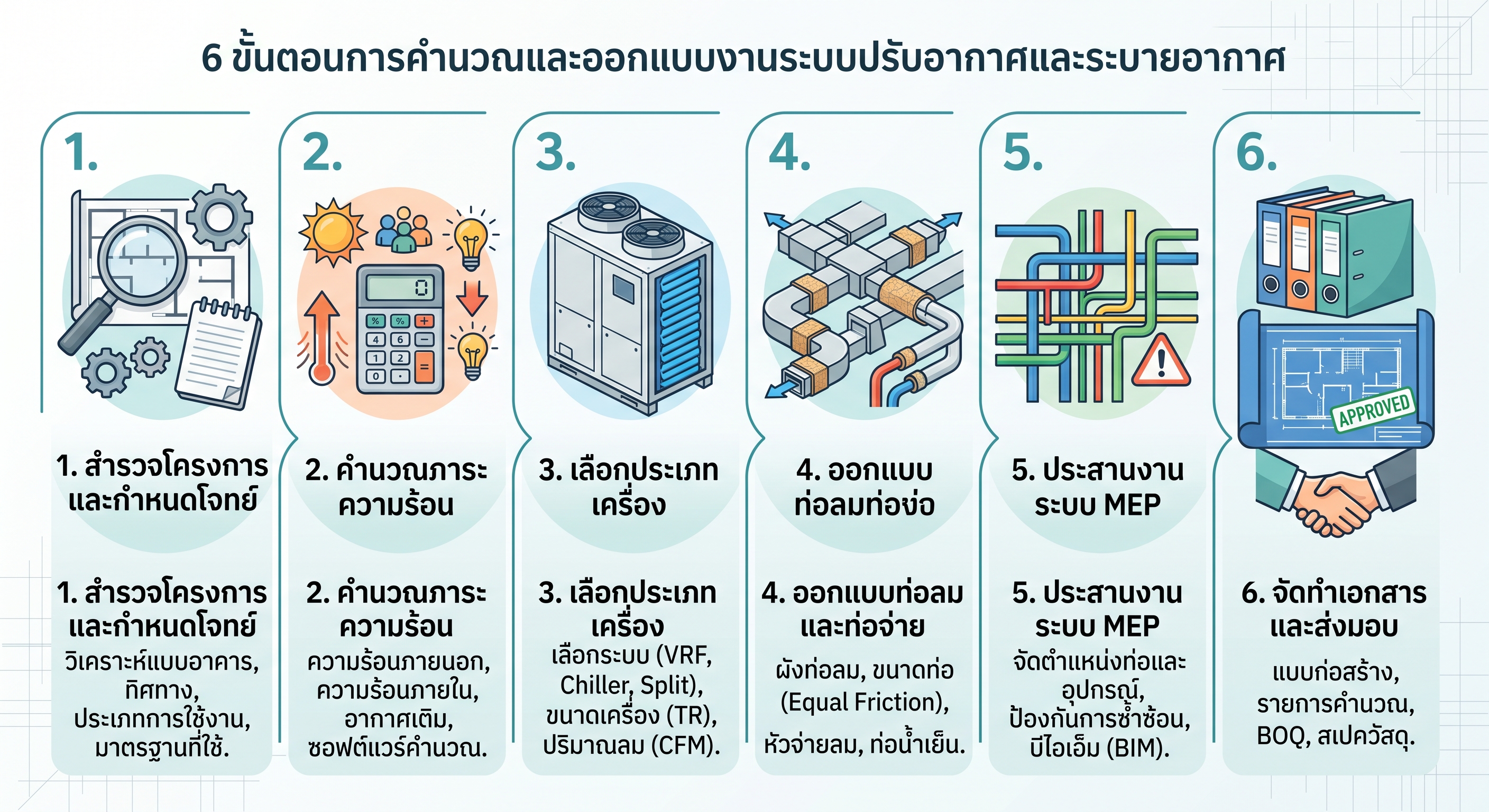

ทีมวิศวกรเครื่องกลผู้เชี่ยวชาญของเราให้บริการออกแบบ เขียนแบบ (CAD/BIM) และให้คำปรึกษาผ่านกระบวนการทำงานที่ได้รับมาตรฐานสากล (เช่น ASHRAE, EIT) โดยมีขั้นตอนหลัก ดังนี้:

1. การรวบรวมข้อมูลโครงการและกำหนดสภาวะออกแบบ (Project Briefing & Design Criteria)

ขั้นแรกคือการสำรวจความต้องการและข้อจำกัดของโครงการเพื่อกำหนดเส้นฐานในการออกแบบ:

• วิเคราะห์แบบสถาปัตยกรรม: ศึกษาผังอาคาร, ทิศทาง, ประเภทวัสดุผนัง/หลังคา, และตำแหน่งกระจก เพื่อประเมินความร้อนภายนอก

• กำหนดลักษณะการใช้งาน: ประเภทอาคาร (สำนักงาน, โรงแรม, โรงงาน, โรงพยาบาล) ส่งผลต่อโหลดความร้อนภายนอกและข้อกำหนดด้านคุณภาพอากาศ (IAQ)

• กำหนดสภาวะน่าสบาย: ตั้งค่าอุณหภูมิ (Temperature) และความชื้นสัมพัทธ์ (Relative Humidity) ที่ต้องการภายในพื้นที่แต่ละโซน

• มาตรฐานที่ใช้: เลือกใช้มาตรฐานการออกแบบให้เหมาะสม เช่น มาตรฐานวิศวกรรมสถานแห่งประเทศไทย (วสท.), ASHRAE Standards (เช่น Standard 62.1 สำหรับระบบระบายอากาศ)

2. การคำนวณภาระการทำความเย็น (Cooling Load Calculation)

เป็นขั้นตอนที่สำคัญที่สุดเพื่อป้องกันการเลือกขนาดเครื่องที่เล็กหรือใหญ่เกินไป (Right-Sizing):

• ภาระภายนอก (External Loads): คำนวณความร้อนที่ผ่านเข้ามาทางผนัง, หลังคา, กระจก (Solar Gain), และการแทรกซึมของอากาศ (Infiltration)

• ภาระภายใน (Internal Loads): คำนวณความร้อนจากผู้ใช้งานอาคาร, แสงสว่าง, เครื่องใช้ไฟฟ้า, และอุปกรณ์พิเศษอื่นๆ

• ภาระอากาศเติม (Fresh Air Loads): คำนวณภาระในการทำความเย็นให้อากาศบริสุทธิ์ที่เติมเข้ามาเพื่อระบบระบายอากาศ

• ซอฟต์แวร์ช่วยคำนวณ: ใช้ซอฟต์แวร์มาตรฐานระดับโลก เช่น HAP (Hourly Analysis Program) ของ Carrier หรือ TRACE 700 เพื่อจำลองภาระความร้อนตลอด 24 ชั่วโมง

3. การเลือกประเภทและขนาดอุปกรณ์หลัก (Equipment Selection)

วิศวกรจะเลือกประเภทระบบปรับอากาศที่เหมาะสมที่สุดตามภาระความร้อนที่คำนวณได้, งบประมาณ, และข้อจำกัดพื้นที่:

• เลือกประเภทระบบ: เช่น ระบบ Split System, ระบบ Variable Refrigerant Flow (VRF), ระบบ Packaged Unit, หรือระบบ Chiller-Based (ระบบจ่ายน้ำเย็น) สำหรับอาคารขนาดใหญ่

• เลือกขนาดเครื่อง: กำหนดขนาดทำความเย็น (TR - Tons of Refrigeration) และปริมาณลม (CFM - Cubic Feet per Minute) ของเครื่องส่งลมเย็น (AHU/FCU) แต่ละชุด

4. การออกแบบผังท่อลมและท่อจ่ายน้ำเย็น (Ductwork & Piping Design)

สร้างเส้นทางการลำเลียงความเย็นจากเครื่องไปยังพื้นที่ใช้งานอย่างมีประสิทธิภาพ:

• ผังท่อลม (Duct Design): กำหนดแนวการเดินท่อ, คำนวณขนาดท่อลม (Using Equal Friction หรือ Static Regain method) เพื่อให้ลมกระจายได้สม่ำเสมอ ลดเสียงรบกวน และประหยัดพลังงานพัดลม

• ผังหัวจ่ายลม (Diffuser Layout): จัดวางตำแหน่งหัวจ่ายลม (Supply, Return, Exhaust) ให้เหมาะสมเพื่อให้เกิดการผสมผสานของอากาศที่ดีภายในห้อง

• ผังท่อน้ำเย็น (Piping Design): (สำหรับระบบ Chiller) คำนวณขนาดท่อน้ำเย็น (Chilled Water Pipe), จัดวางผังท่อ, วาล์ว และปั๊มน้ำ ให้เหมาะสมตามภาระความร้อนในแต่ละโซน

5. การประสานงานระบบ (MEP Coordination)

เพื่อให้การก่อสร้างจริงราบรื่นและไม่มีข้อขัดแย้ง:

• Clash Detection: ทำงานร่วมกับวิศวกรไฟฟ้า, วิศวกรสุขาภิบาล, สถาปนิก และวิศวกรโครงสร้าง เพื่อจัดเส้นทางท่อลมและท่อน้ำ ไม่ให้ซ้ำซ้อนหรือขัดแย้งกับระบบอื่น

• กำหนดพื้นที่ติดตั้ง: วางแผนตำแหน่งเครื่อง MDB, หม้อแปลง, ชิลเลอร์, AHU และ Condensing Unit ให้มีพื้นที่เพียงพอสำหรับการซ่อมบำรุง

6. การจัดทำเอกสารและแบบก่อสร้าง (Documentation & Handover)

เรามอบเอกสารที่ครบถ้วนและเป็นมาตรฐาน เพื่อนำไปก่อสร้างได้จริง:

• แบบก่อสร้าง (Construction Drawings): ได้แก่ Plan Views (ผังเดินท่อลม, ท่อน้ำ), Schematic Diagrams, รายละเอียดการติดตั้ง (Typical Details), และ Elevation (ภาพตัด)

• รายการคำนวณ (Calculation Note): รายงานผลการคำนวณภาระความร้อนและขนาดอุปกรณ์ทั้งหมดเพื่อการตรวจสอบ

• รายการวัสดุ (BOQ - Bill of Quantities): สำหรับใช้ในการประเมินราคาและจัดซื้อวัสดุ

• สเปควัสดุ (Specifications): กำหนดคุณสมบัติของอุปกรณ์หลักๆ เช่น Chiller, AHU, Pipe, Duct Insulation
