ขั้นตอนการคำนวณและออกแบบงานระบบไฟฟ้าแบบครบวงจร (MEP Electrical Design Process)

ในการสร้างอาคารที่มีประสิทธิภาพ ปลอดภัย และยั่งยืน งานระบบไฟฟ้าถือเป็น "เส้นเลือดใหญ่" ที่หล่อเลี้ยงทุกกิจกรรม ทีมวิศวกรไฟฟ้าของเราให้บริการออกแบบ เขียนแบบ (CAD/BIM) และให้คำปรึกษา โดยยึดมั่นในมาตรฐานทางวิศวกรรมสากลและข้อกำหนดตามกฎหมายไทย เพื่อให้มั่นใจว่าระบบไฟฟ้าจะมีเสถียรภาพสูงสุด

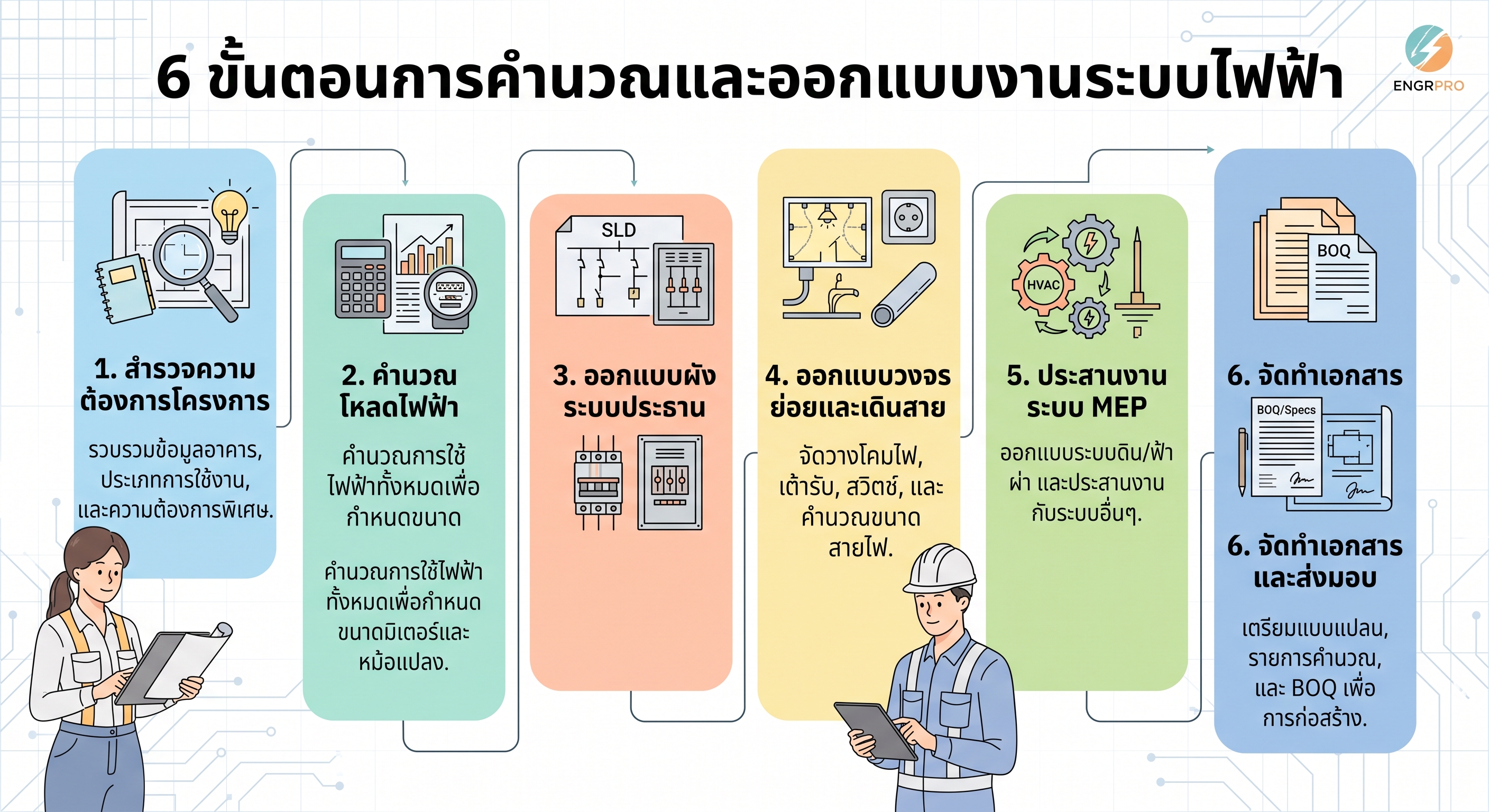

นี่คือกระบวนการทำงานที่เป็นระบบของเรา ตั้งแต่เริ่มต้นจนถึงการส่งมอบแบบก่อสร้าง:

1. การสำรวจความต้องการและกำหนดโจทย์โครงการ (Project Requirement & Feasibility)

ขั้นแรกคือการทำความเข้าใจวัตถุประสงค์ของโครงการอย่างละเอียด เพื่อกำหนดทิศทางการออกแบบให้เหมาะสม:

• รวบรวมข้อมูล: ข้อมูลสถาปัตยกรรม (Architectural Plans), รายละเอียดการใช้งานอาคาร (ประเภทอาคาร: ที่พักอาศัย, สำนักงาน, โรงงาน), จำนวนผู้ใช้งาน, และความต้องการพิเศษของลูกค้า

• กำหนดมาตรฐาน: ระบุมาตรฐานที่จะใช้ เช่น EIT (วิศวกรรมสถานแห่งประเทศไทย), IEC, NEC และกฎกระณฑ์ของหน่วยงานท้องถิ่น

2. การคำนวณโหลดไฟฟ้าและวางแผนระบบพื้นฐาน (Concept Design & Load Calculation)

วิศวกรจะทำการคำนวณโหลดไฟฟ้า (Electrical Load) ทั้งหมดของอาคาร เพื่อกำหนดขนาดระบบประธาน:

• การคำนวณโหลด: คำนวณความต้องการใช้ไฟฟ้าของระบบแสงสว่าง, เต้ารับ, เครื่องปรับอากาศ (MEP Coordination), ลิฟต์, ปั๊มน้ำ, และอุปกรณ์พิเศษต่างๆ โดยใช้ค่า Diversity Factor เพื่อไม่ให้โหลดสูงเกินความจำเป็น

• กำหนดขนาดมิเตอร์/หม้อแปลง: เลือกขนาดมิเตอร์หรือหม้อแปลงไฟฟ้า (Transformer) ที่เหมาะสมกับโหลดรวม

• วางแผนระบบสำรอง: กำหนดความจำเป็นในการติดตั้งเครื่องกำเนิดไฟฟ้าสำรอง (Generator) และระบบ UPS

3. การออกแบบแผงวงจรและผังระบบประธาน (System Architecture & Single-Line Diagram)

เราสร้างระบบกระจายพลังงานที่ปลอดภัยและมีประสิทธิภาพ:

• ออกแบบ Single-Line Diagram (SLD): เขียนผังแสดงเส้นทางการจ่ายไฟ ตั้งแต่แหล่งจ่ายไฟหลัก (การไฟฟ้า/หม้อแปลง) ไปยังตู้สวิตช์ประธาน (MDB), แผงย่อย (DB/Load Center), และวงจรย่อยทั้งหมด

• เลือกอุปกรณ์ป้องกัน: กำหนดขนาดเซอร์กิตเบรกเกอร์ (Circuit Breaker) และอุปกรณ์ป้องกันไฟรั่วไฟดูด (RCDs) ในทุกระดับ เพื่อความปลอดภัยสูงสุด

4. การออกแบบผังวงจรย่อยและการเดินสาย (Technical & Detailed Design Development)

ลงรายละเอียดการจัดวางอุปกรณ์ภายในพื้นที่ก่อสร้างโดยใช้โปรแกรม AutoCAD หรือ Revit:

• ผังแสงสว่าง (Lighting Layout): คำนวณความสว่าง (Lux Calculation) ให้เหมาะสมกับพื้นที่ และจัดวางโคมไฟ

• ผังเต้ารับและสวิตช์ (Power & Switch Layout): จัดวางเต้ารับและสวิตช์ตามการใช้งานจริงและความสวยงาม

• คำนวณขนาดสายและท่อ: คำนวณขนาดสายไฟฟ้า (Cable Sizing) และขนาดท่อร้อยสาย (Conduit Sizing) โดยพิจารณาจากกระแสโหลด, วิธีการติดตั้ง, และระยะทาง (Voltage Drop Consideration)

5. การออกแบบระบบสนับสนุนและประสานงาน (System Integration & MEP Coordination)

เพื่อให้ระบบทำงานประสานกันได้อย่างราบรื่น:

• ระบบดินและป้องกันฟ้าผ่า (Grounding & Lightning Protection): ออกแบบระบบสายดินและปฐพีหลักตามมาตรฐาน เพื่อความปลอดภัย

• การประสานงานระบบ (MEP Coordination): ทำงานร่วมกับทีมออกแบบระบบแอร์, สุขาภิบาล และดับเพลิง เพื่อจัดเส้นทางท่อร้อยสายและตำแหน่งอุปกรณ์ ไม่ให้ซ้ำซ้อนหรือขัดแย้งกันในการก่อสร้างจริง (Clash Detection)

6. การจัดทำเอกสารและส่งมอบแบบก่อสร้าง (Documentation & Handover)

เรามอบเอกสารที่ครบถ้วนและเป็นมาตรฐาน เพื่อนำไปก่อสร้างได้จริง:

• แบบก่อสร้าง (Construction Drawings): ได้แก่ Plan Views, Sections, SLD, และรายละเอียดการติดตั้ง (Typical Details)

• รายการคำนวณ (Calculation Note): รายงานผลการคำนวณทั้งหมดเพื่อการตรวจสอบ

• รายการวัสดุ (BOQ - Bill of Quantities): สำหรับใช้ในการประเมินราคาและจัดซื้อวัสดุ

• สเปควัสดุ (Specifications): กำหนดคุณสมบัติของอุปกรณ์หลักๆ
